Niedax – Kabelleiter GFK-Kabelleiter ULL 53.200 53x200x6000mm − 6 Meter

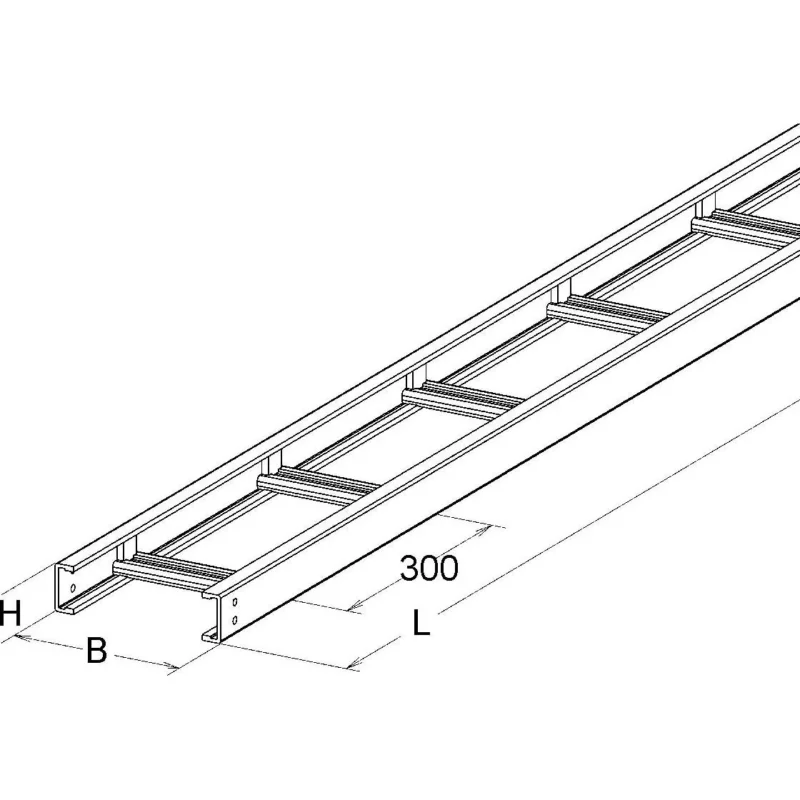

GFK-Kabelleiter nach DIN EN 61537, pultrudiert, bestehend aus U-förmig ungelochten Seitenholmen jedoch mit Verbinderlochungen für den Anschluss und nach oben offenen, geklemmten, gelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite, zur horizontalen Verlegung, halogenfrei. Die Sprossen sind mit einer metallfreien patentierten Klemmbefestigung befestigt, daher besteht die Kabelleiter zu 100% aus glasfaserverstärktem Kunststoff (GFK). Bei der Montage der Kabelleiter ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. Abmessungen (ca. Maße) H x B : 53 x 200 mm Materialstärke Holm : 4 mm Sprossenabstand : 300 mm Sprossenperforation : Ø 10 mm mittiger Abstand : 25 mm Seitenholmlochung : Ø 8 mm mittiger Abstand : 20 mm Lieferlänge L : 6000 mm Nutzbarer Querschnitt : 4872 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details Ausführung des Seitenholms Profil (offen) Seitenlochung nein Ausführung der Sprosse Profil gelocht Befestigung der Sprosse geklickt Höhe 53 mm Breite 200 mm Länge 6000 mm Arbeitslänge 6000 mm Nutzbarer Querschnitt 4872 mm² Geeignet für Funktionserhalt nein Sprossenmittenabstand 300 mm Steigetrasse nein Werkstoff Kunststoff Werkstoffgüte GFK Einsatztemperatur -80..130 °C Oberflächenschutz sonstige Farbe grau Gewicht 1,16 kg/m RAL-Nummer 7032 Belastungstesttyp nach IEC 61537 Typ III Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m 1600 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 1600 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 1600 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m 500 N/m
