Ösenteil mit Doppellasche 48,3 mm

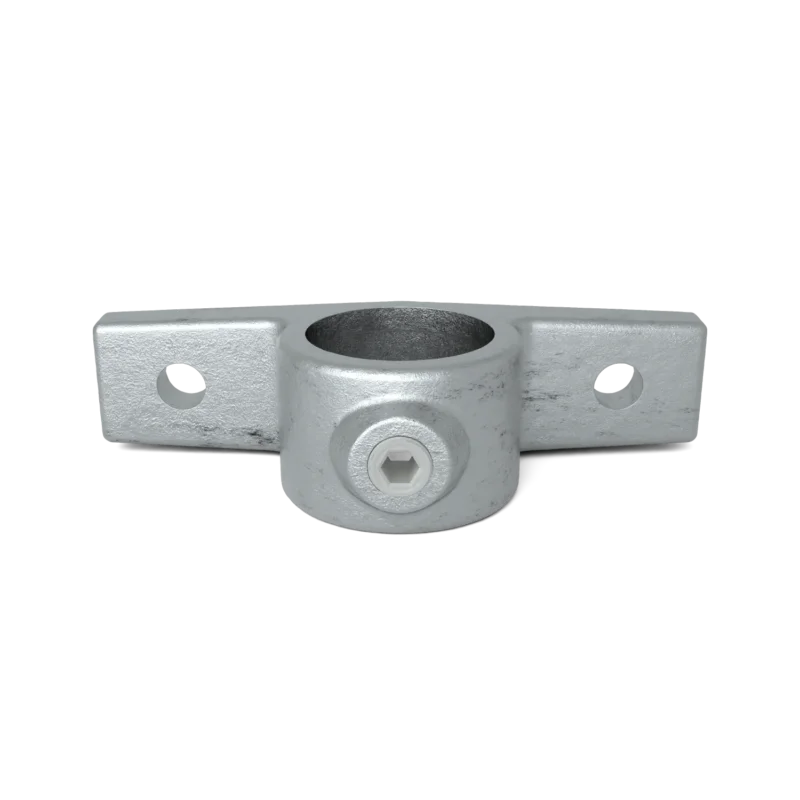

Das Ösenteil mit Doppellasche ist mit zwei Befestigungslaschen in einer Ebene ausgestattet und wird verwendet, um Platten, Bretter oder Paneele stabil an einer Rohrkonstruktion zu befestigen. Durch die zwei Montagepunkte entsteht eine größere Auflagefläche und zusätzliche Stabilität im Vergleich zur einfachen Ausführung.

Dieser Verbinder wird häufig bei Tischen, Regalen und Gestellen eingesetzt, bei denen eine Platte oder ein Boden sicher befestigt werden soll. Das Brett oder die Platte sollte dabei auf beiden Seiten des Rohrs überstehen, damit die Verschraubung möglich ist.

Die doppelte Ausführung kann auch verwendet werden, um ein Rohr direkt an einer Wand zu befestigen. Wenn ein größerer Abstand zur Wand erforderlich ist, empfiehlt sich stattdessen eine Handlaufhalterung.

Oberfläche: Feuerverzinkt (ISO 1461)

Dieser Rohrverbinder ist feuerverzinkt gemäß ISO 1461. Dabei wird der Verbinder in flüssiges Zink getaucht, wodurch eine robuste und langlebige Schutzschicht entsteht. Die Zinkbeschichtung schützt zuverlässig vor Korrosion und macht den Rohrverbinder ideal für Außenanwendungen sowie den langfristigen Einsatz bei wechselnden Witterungsbedingungen.

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

Welche Größe Rohrverbinder benötigen Sie?

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

Qualität

Unsere Rohrverbinder werden nach strengen Produktionsstandards und Qualitätskontrollen gefertigt. Dadurch gewährleisten sie stabile und zuverlässige Verbindungen zwischen Rohren. Für nahezu alle gängigen Konstruktionen sind diese Verbinder ausreichend belastbar und sicher einsetzbar. Mehr über unsere Rohrverbinder erfahren Sie im Blog Alles über Rohrverbinder.

Vergleichbare Artikelnummern:

Dieses Produkt ist mit den folgenden Artikelnummern vergleichbar oder stellt eine Alternative dazu dar:

• 56E (Typ)
• T-198D (Tubeclamps)
• C200G40 (Fast Clamp)
• 198-D48 (Interclamp)
• 200-8 (Kee Klamp)
